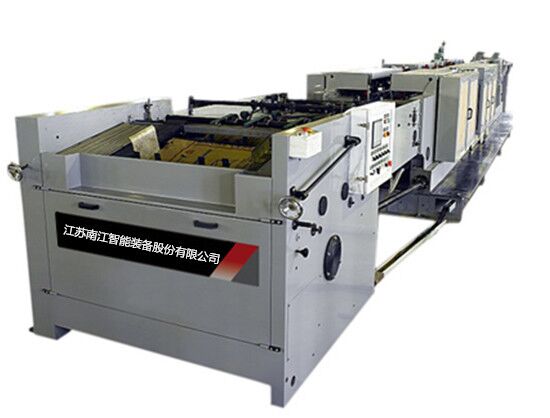

ZT500&HD300糊底機組
高速自動化糊底機組是高科技自動化流水線生產,主要由ZT500型制筒機和HD300型糊底機兩部分組成。采用光、機、電、氣一體化集合，共20多道工藝流程，電腦編程PLC光電程序自動控制系統完成。該機是目前國內設計自動化高，安全操作性能好高速自動化糊底機組流水線生產，整機潤滑系統采用自動潤滑，機組穩定性能好躁聲抵，操作調整方便。
（1） 制筒機的工藝流程
放卷、自動套印、制動送紙和分層導向、自動放卷糾偏、輔助牽引、虛切、橫向階梯點膠、縱向點膠、袋筒成型、牽引、刺排氣孔、扯斷、分離送袋。
（2） 糊底機的工藝流程
旋轉式真空高速給料、扎排氣孔、壓袋底成型、袋筒輸送、袋筒開底、粘貼閥口條、自動抹膠、成型粘底、袋底翻轉、計數分組、堆放。
1、ZT500制筒機主要參數
制筒長度
|
542~920mm
|
切斷長
|
502~880mm
|
袋筒寬度
|
400~500mm
|
印刷長度
|
600~950mm
|
印刷寬度
|
800mm
|
雙色或四色自動套印
|
制袋紙層數
|
3~4
|
紙卷寬度
|
≤1020mm
|
紙卷直徑
|
1000mm
|
生產效率
|
120條/分種
|
整機外形尺寸
|
32*2.2*2.7m(長*寬*高)
|
總重量
|
32噸
|
總功率
|
18KW
|
2、HD300糊底機主要參數
袋筒長度
|
520~92 mm
|
袋長
|
390~710mm
|
凈袋長
|
300~540mm
|
袋寬
|
400~500mm
|
糊底寬度
|
90~170mm
|
開底寬度
|
220~380mm
|
糊底粘貼寬度
|
60%糊底寬度（HD）
|
閥口紙片（長*寬）
|
150～240*90～170mm
|
生產效率
|
正常生產速度100條/分鐘
|
整機外型尺寸(長*寬*高)
|
20.5*1.7*1.8m
|
總重量
|
19噸
|
總功率
|
17KW
|
